Какой крепеж необходим для вентилируемых фасадов

Содержание:

  1. Подбор креплений для вентилируемых фасадов
  2. Кронштейны для вентилируемых фасадов и их подсистем

Навесные фасады нужны не только для того, чтобы придать зданию красивый внешний вид, они утепляют его, а также защищают от разрушительного действия окружающих факторов. Одним из важнейших элементов навесного вентилируемого фасада являются крепления, благодаря которым облицовочный материал держится на стене здания.

За счет того, что материалы для изготовления вентилируемых фасадов бывают самыми разными, необходимо учитывать его структуру и вес при монтаже. Правильно подобранный крепеж — это залог долголетия фасада.

Подбор креплений для вентилируемых фасадов

Существует 2 типа креплений для вентилируемых облицовочных панелей: скрытый и видимый типы. Они отличаются между собой крепежными элементами. Скрытый тип вентилируемых фасадов обходится дороже при строительстве, но визуально смотрится лучше.

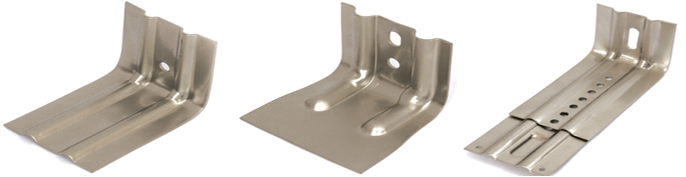

Крепеж для вентилируемого фасада здания

Видимый тип крепления

Крепление открытого (видимого) типа монтируется так, что его видно после монтажа фасадной панели. К такому виду крепежей относятся кляммеры, или заклепки (клипсы). Кляймеры для вентилируемого фасада изготавливаются из нержавеющих металлов. Их можно подобрать под цвет облицовочной панели или покрасить в тон самостоятельно.

Отделочный материал фасада крепится и жестко удерживается усиками кляммера к каркасу. Кляммеры применяют для облицовки зданий особо тяжелыми панелями, как керамогранит и натуральный камень.

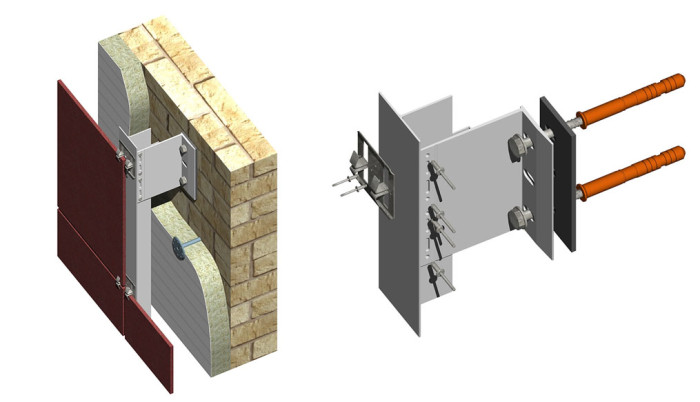

Открытый тип крепления вентилируемых фасадов

Заклепки используют для более легких композитных, фиброцементных панелей или стальных листов. Изготавливают их из жаропрочной легированной стали или алюминия. Крепление заклепок не требует подготовительных работ, кроме разметки. Располагают их обычно вблизи углов.

В местах строительства, где преобладает ветреная погода, рекомендуется использовать вместо заклепок саморезы. Предпочтительно, чтобы они были изготовлены из нержавеющего материала. Срок службы таких крепежей более 15 лет. Кроме того, саморезы бывают разных цветов, что позволяет сделать внешнее крепление практически незаметным.

Видимый тип крепления считается более простым при монтаже. Он экономичен, но из-за того, что крепежи видно, теряется эстетичный вид фасада.

Скрытый тип крепления фасада

Красивый внешний вид обеспечивается креплениями скрытого типа. Они устанавливаются на торцевую сторону панели или на внутреннюю поверхность. Подразделяются на 3 вида по способу крепежа:

  • механический;
  • способ приклеивания;
  • комбинированный.

Такой способ облицовки здания будет значительно дороже, так как увеличиваются затраты на элементы крепежа: скрытые кляммеры, дополнительные планки, анкеры и прочее. К скрытому способу относится и монтирование кассетных фасадов «через замок».

Из-за больших затрат на материалы часто прибегают к способу частичного крепления фасада скрытым типом. На первых этажах здания или только с главного входа используют скрытые крепежи, а в других, менее броских в глаза местах применяют внешние кляммеры или заклепки.

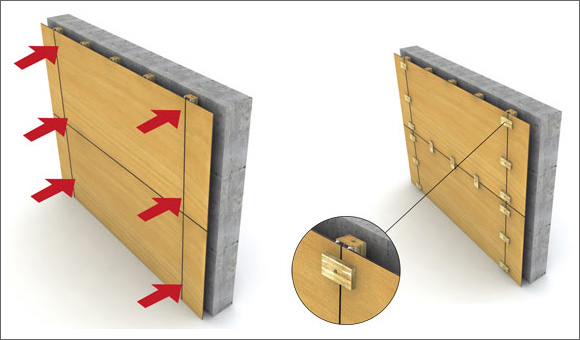

Приклеивание вентфасада

Для монтажа навесного фасада из натурального камня или плит слоистого пластика, используют анкера цангового типа. Такая методика монтажа позволяет визуально не испортить всю фактуру отделочного материала, но является очень затратной.

Сперва просверливают конусное отверстие внутрь фасадной плиты и доборников. В него вставляют анкер с аграфом на конце и прокручивают для раскрытия. После того как анкер расширяется в отверстии, его уже невозможно будет извлечь. При помощи аграфов плита размещается на поверхности профиля.

Для крепления керамогранита и натурального камня скрытым типом используют крепежные планки. На торце облицовочной плиты делаются пропилы. В них вставляются планки и фиксируются. Планка также скрывает шов между панелями. Но из-за того, что требуется делать большое количество пропилов, на которое тратится много времени, такой монтаж становится слишком трудоемким. Да и места пропилов необходимо обрабатывать герметиком, чтобы предотвратить попадания и замерзания влаги (исключить вероятность разрыва льдом). Могут возникнуть лишние расходы на закупку фасадных панелей, если в результате такого монтажа будут образовываться сколы.

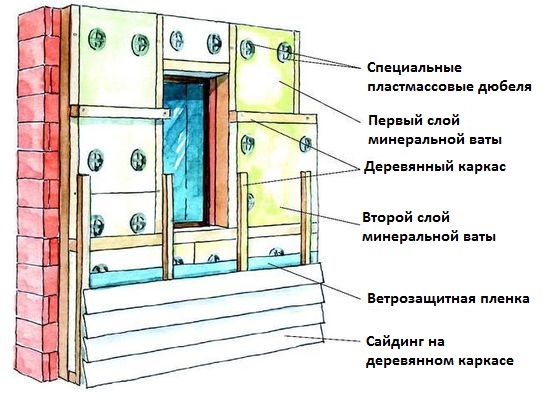

Устройство вентилируемых фасадов.

Крепление при помощи крючков — «замковый» способ — не портит внешний вид и является очень прочным. Крючками монтируют фасадные панели из натурального камня, терракотовые плиты или плиты, которые сделаны под натуральный камень и кирпичную кладку.

Адгезивную ленту для монтажа вентилируемых фасадов можно назвать универсальным способом крепления. Она прочнее, чем сварка или кляммеры, и способна создать идеально ровную поверхность фасада. Крепят ленту к обратной стороне панели и к направляющей.

Кронштейны для вентилируемых фасадов и их подсистем

Подсистема вентилируемых фасадов включает в себя материалы, из которых формируют каркас, материалы облицовки и подвес. Крепление всех этих составляющих деталей вентилируемого фасада должны быть качественными, чтобы обеспечить надежность конструкции и увеличить срок ее пригодности.

Крепеж вентфасада



Кронштейн (монтажный угол или подвес) изготавливается из оцинкованной стали или алюминия. Он служит основанием для дальнейшего монтажа всего навесного фасада. Крепится при помощи анкеров или специального дюбеля для вентилируемого фасада. За счет того, что на кронштейны придется вся тяжесть облицовочного материала, они должны быть качественными и выдерживать динамические и статические нагрузки. Шаг кронштейнов рассчитывается согласно тому, какой используется фасадный материал и какая прочность стены.

К кронштейнам крепятся горизонтальные и вертикальные элементы подсистем при помощи заклепок и болтов. Очень важно, чтобы подвес обладал большой несущей способностью, особенно если при отделке фасада предусмотрен монтаж с большим выносом фахверка. В таком случае обычно увеличивают количество кронштейнов или устанавливают подвес с усиленной несущей способностью. Чтобы избавиться от неровностей стены, необходимо использовать кронштейны разных размеров или с широким пределом изменения длины. Для снижения затрат на материалы, рекомендуется применять несущие и опорные кронштейны. Сейчас многие фирмы предлагают изготовить подвес по индивидуальному чертежу.

Чтобы фасад здания после монтажа прослужил как можно дольше и был безопасным, необходимо использовать только качественные элементы креплений. Все они должны быть выполнены согласно нормам и стандартам.
