Особенности фасадных кронштейнов

Содержание:

  1. Оцинкованные кронштейны
  2. Фасадные кронштейны: основные разновидности
  3. Несколько рекомендаций по использованию кронштейнов для фасада


Кронштейн фасадный предназначен для крепления облицовочного материала при отделке фасадов и представляет собой уголок с отверстиями. Он пользуется популярностью при креплении профнастила, керамогранита и различных фасадных плиток. Кронштейн имеет простую конструкцию и используется для облицовки малоэтажных зданий, в случае если на облицовочный материал приходятся несильные ветровые нагрузки. Наиболее применимы уголки, толщина которых от 1,5 до 2,5 мм. Также, если это необходимо, можно заказать кронштейны любого размера и с отверстиями разного сечения.

Оцинкованные кронштейны

Фасадные кронштейны несут функцию крепления несущего материала на поверхность постройки. Кроме обеспечения крепления, благодаря консолям можно избежать неровностей и произвести нивелирование профилей. Что касается длины изделия, то она зависит от материала, из которого выполнены стены, и от качества облицовки.

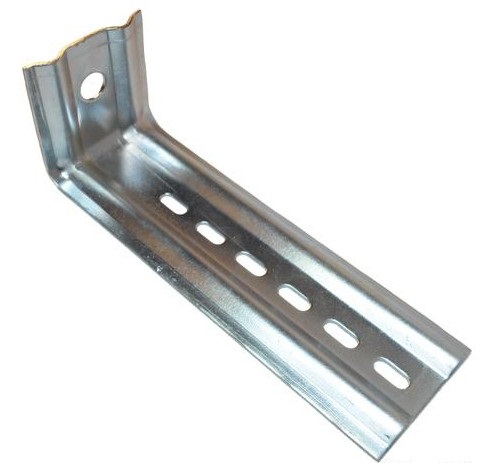

Оцинкованный кронштейн

При облицовке алюминиевыми навесными материалами или моногамным алюминием используют консоли, выполненные из алюминиевого сплава. В оригинале такое изделие оснащено специальным зажимным устройством, благодаря которому без дополнительных креплений можно произвести установку направляющих и выравнивание плоскости за максимально короткий срок.

Для отделки фасада с использованием профнастила, сайдинга из металла применяют оцинкованные крепления. Такие консоли выполняют из черного металла и покрываются оцинковкой.

Период эксплуатации этих креплений значительно превышает срок службы изделий, изготовленных путем штамповки деталей из оцинкованного профиля. По своим конструктивным особенностям крепление оснащено отверстиями под анкерное крепление, заклепку, ребра жесткости и усилители.

Фасадные кронштейны: основные разновидности

Среди кронштейнов основными являются:

Оцинкованные консоли, имеющие ребра жесткости по всей длине

По своим конструктивным особенностям кронштейны оснащены ребрами жесткости, которые расположены по всей планке консоли, и это его отличает его от кронштейна-уголка, так как он не имеет ребер. Такой тип крепления, без сомнений, можно устанавливать в подсистемах, где несущий профиль располагается в горизонтальном, а не вертикальном положении, а давление на него приходится поперечно изгибу.

Учитывая то, что прочность крепления на продольную деформацию выше, чем давление перпендикулярное плоскости полки консоли, оцинкованный элемент оснащен ребрами жесткости и при минимальной толщине способен выдержать нагрузки намного больше, чем простая конструкция. Чаще всего при изготовлении оцинкованных креплений используется металл сечением 1,5 мм и 2 мм, а для достижения наивысшей жесткости в редких случаях используется металл в 3 мм. Такой вид кронштейнов может использоваться без ограничения высоты здания, а выносить от фасада с учетом утепляющего материала можно до 20 см.

Кронштейн фасадный с ребрами жесткости на изгибе

Крепления с повышенными ребрами жесткости на изгибе обеспечивают конструкцию наивысшей жесткостью. Такой тип консолей используется, в случаях когда существует необходимость выровнять поверхность стен путем подбора консолей разного размера.

Наиболее применимая длина этого изделия больше 20 см и толщина должна составлять минимум 2 мм. Ширина подобных креплений больше 8 см. Такие кронштейны обычно имеют 1-2 анкерных отверстий. В основном применяются элементы с толщиной от 2 до 2,5 мм.

Кронштейн оцинкованный «Сканрок» и «Марморок»

Такой тип консоли пользуется большим спросом для облицовки камнем «Сканрок» и его аналогом «Марморок». С учетом конструкции крепления его легко устанавливать в одноконтурных и двухконтурных подсистемах с обшивкой разнообразными материалами. Подобные крепления оснащены двумя полками, что способствует его универсальности при использовании в разных решениях.

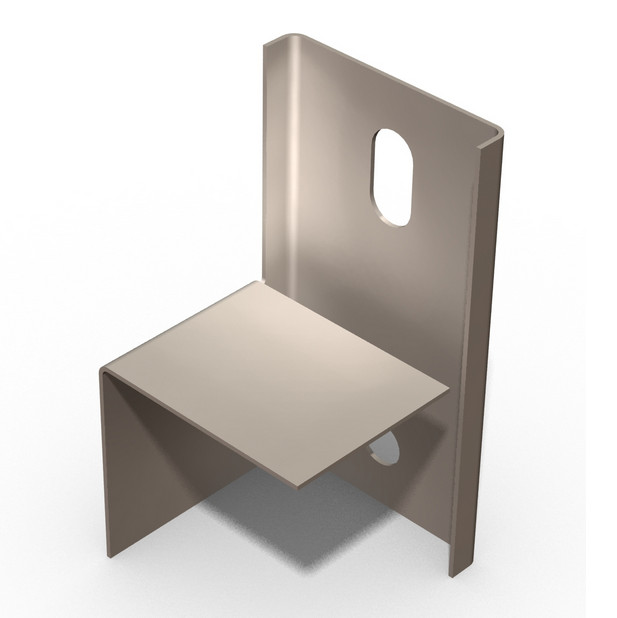

Кронштейн сканрок

Немаловажным фактом его использования считается и то, что в независимости от подсистем, в которых несущий профиль располагается в горизонтальном или вертикальном положении, нагрузка на консоль будет приходиться вдоль кронштейна, что допускает использование при больших ветровых нагрузках и облицовку большей массой. Длина полки выполняется с учетом толщины утепляющего материала и завала фасада. Допустимый вынос — от 50 до 350 мм при толщине используемого металла от 1 до 2,5 мм.

Оцинкованный фасадный кронштейн П-образной формы

Такие изделия для фасадов в основном применяют для облицовки материала, имеющего большой вес. Он несет функцию направляющего профиля. Такой тип консоли оснащен отверстием под анкер и двумя полками для крепления. П-образные полки выполняются на заказ, а размеры зависят от толщины утепляющего материала.

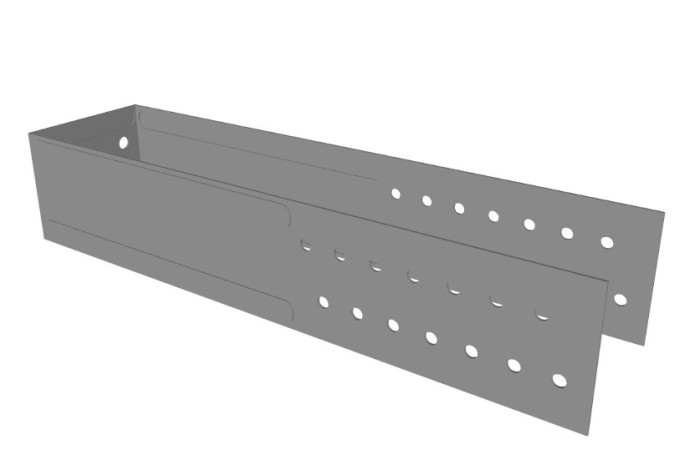

П образный кронштейн

Принцип изготовления фасадных элементов типа «ТМ Мет Проф»

Оцинкованные кронштейны производятся путем холодной штамповки, для которых применяют черный листовой металл.

После этого процесса детали транспортируют в гальванический цех, где изделия подвергают оцинковке и антикоррозийной обработке. При штамповке, чтобы не нарушать технологию, изделия не рекомендуется изготавливать сразу из оцинкованной стали.

Кронштейны для фасадов, изготовленные из современных материалов и по новой технологии, являются надежными и долговечными, так как металл, используемый при изготовлении, не подвержен природным воздействиям и агрессивным средам. Элементы используются в фасадных системах, которые, в свою очередь, повышают теплоизоляцию, благодаря чему можно значительно снизить затраты на отопление. Во время жары, наоборот, благодаря вентилируемому фасаду лишнее тепло не проходит в здание, что позволяет регулировать климат в помещениях.

Преимущества оцинкованных изделий:

  • наибольшее соприкосновение со стеной, что благотворно влияет на прочность и надежность крепления;
  • такие элементы имеют 2 отверстия под саморезы, что обеспечивает жесткое крепление;
  • возможность заказать изделия необходимой толщины.

Несколько рекомендаций по использованию кронштейнов для фасада

Не рекомендуется использование компонентов из неокрашенных оцинкованных материалов в агрессивной среде, таких, как промышленные зоны и приморские побережья, так как значительно сократится срок эксплуатации. На это указывает и СНИП 2.03.11-85.

Чтобы увеличить срок эксплуатации неокрашенных изделий, рекомендуется применение заклепок из антикоррозийной стали.

Также важно взять на заметку, что оцинкованные кронштейны, имеющие толщину покрытия в 20 мм, в промышленных зонах могут прослужить около 35 лет, в городских областях — до 40 лет, а вот в приморских районах — только до 15 лет.
