Монтаж композитных панелей на фасад здания

Содержание:

  1. Установка композитных панелей для фасадов
  2. Цена фасадных панелей

На сегодняшний день существует довольно много способов фасадной отделки домов и строений. Современный рынок предлагает широкий ассортимент высококачественных фасадных стройматериалов с различными техническими и наружными свойствами. В последние годы вентилируемый фасад из композитных панелей стал достаточно распространенным и популярным видом облицовки строений. Он производится из двух видов материалов: алюминий и пластмасса.

Кроме того, отделка фасада нередко производится из композиции, сочетающей в себе дерево и полимер.

При этом наружная обшивка строения ничем не будет отличаться от натурального дерева.

Ниже подробно рассмотрен процесс монтажа композитных панелей для облицовки зданий, а также установка каркасной обрешетки под фасад.

Установка композитных панелей для фасадов

Цвета композитной панели

Цветовая гамма алюминиевых композитных панелей.

Учитывая, что композитные панели на основе всех типов стройматериалов имеют единый размер площади, необходимо для начала прояснить некоторые особенности их установки.

Установка каркасной обрешетки под фасад

Перед монтажом каркасной обрешетки необходимо сделать ее карту, то есть оставить разметочные пункты. В первую очередь нужно осуществить вертикальную разметку, предназначенную для прикрепления необходимого количества профилей. После этого потребуется разметить участки, в которых будут монтироваться кронштейны.

Закрепляемый кронштейн нужен для контролирования плоскости, на которую будут монтироваться композитные панели. Регулировка осуществляется при помощи специальной выдвижки, которую необходимо закреплять при помощи отвесов на желаемом уровне. Вертикальный интервал между кронштейнами должен составлять примерно 45-55 см, они закрепляются при помощи анкерных крепежей (болты, дюбели). Горизонтальный интервал рассчитывается исходя из ширины кассеты фасадной панели.

Разновидности опорных профилей под вентилируемый фасад делятся на 3 типа:

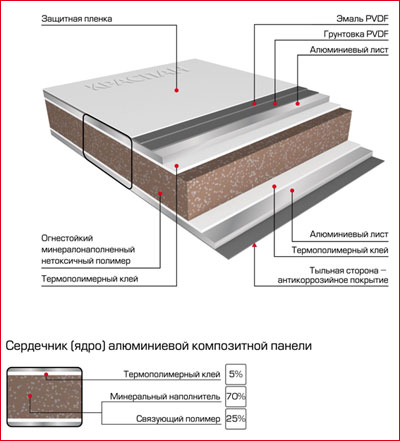

Панели и их структура

  • L-образный;
  • П-образный;
  • T-образный.

Другими словами, опорный профиль имеет форму вышеуказанных букв.

Регулировка выдвижки кронштейна напрямую зависит от монтажа опорного профиля. По этой причине перед осуществлением монтажа под фасадные панели необходимо подобрать наиболее подходящий тип каркасной обрешетки.

Опорный профиль прикрепляется к кронштейнам с помощью алюминиевых заклепочных метизов путем просверливания проемов необходимого размера. После этого его нужно зафиксировать специальным инструментом для заклепывания метизов. В большинстве случаев опорный профиль крепится при помощи двух заклепочных метизов, обеспечивая максимальную надежность каркасной конструкции.

По завершении монтажа опорных профилей необходимо произвести сглаживание плоскости. Это выполняется при помощи выставления уровня на двух краевых профилях всей конструкции.

Для наиболее точного выравнивания нужно сделать вертикальный отвес на капроновой нити. Помимо вертикального отвеса также потребуется горизонтальное протягивание нити. Этим методом можно выровнять все профили в конструкции.

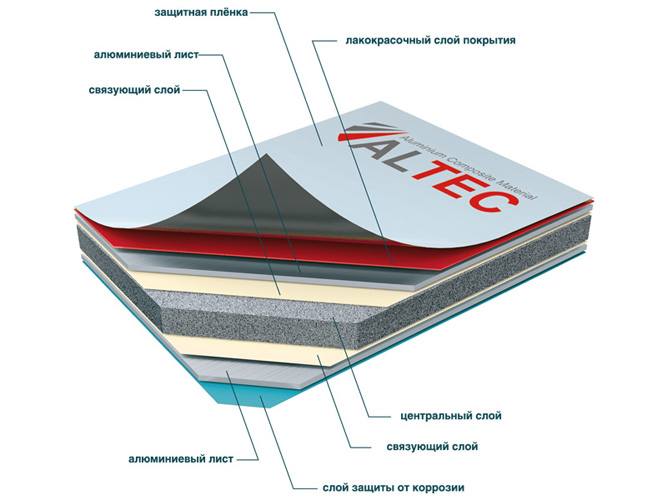

Устройство панелей из алюминия

Устройство композитных алюминиевых панелей.

После сглаживания опорных профилей под композитные панели необходимо закрепить выдвижки кронштейнов заклепочными метизами. В случае заранее предусмотренной теплоизоляции, установить утеплитель потребуется до монтажа направляющих. Таким образом, теплоизолятор будет заложен гораздо плотнее. Для комфортной установки можно монтировать в каркас верхнюю и нижнюю направляющие.

Стоит обратить внимание: при сборке каркасной обрешетки потребуется расчет расстояния направляющих от края строения. Это нужно для обеспечения равномерного крепления фасада из композитных панелей. Базой для расчета берется виртуальный угол в 90° посередке опорных профилей.

Теплоизоляционная обшивка фасадов

В качестве тепловой изоляции для фасадов из композитных панелей нередко выбирают одну из разновидностей минеральной ваты или пенополистирола. Теплоизоляция устанавливается еще до закрепления опорных профилей, она размещается на кронштейнах каркаса.

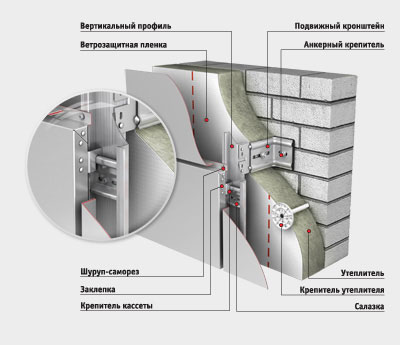

Схема монтажа алюминиевых композитных панелей.

В месте, где теплоизоляция надевается на кронштейн, делается линия надреза по размеру выдвижки. После аккуратного размещения утеплителя на выдвижку кронштейна нужно осторожно вдавить его, чтобы он плотно осел в обрешетке.

Если теплоизоляция вентфасада осуществляется при помощи пенополистирола или пеноплекса, потребуется закреплять фасадные кассеты клеем, который наносится на 5 разных участках панели. Этого вполне достаточно, так как пенополистирол держится еще и на выдвижках кронштейна.

В случае выбора на роль теплоизолятора минеральной ваты необходимо будет дополнительно укрепить ее дюбелями-грибками. Для обеспечения хорошей надежности можно применить этот метод и для пенополистирольного утеплителя.

На теплоизоляцию производится монтаж ветрового барьера, который осуществляется до этапа укрепления утеплителя дюбелями-грибками. Таким образом, вы сможете одновременно зафиксировать ветровой барьер и теплоизолятор.

Кроме того, полотно, выполняющее роль ветрового барьера, может быть сделано из обычной целлофановой пленки, поскольку она тоже способна защитить утеплитель от влаги и пара.

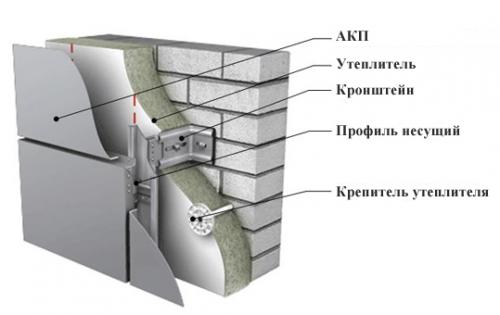

Устройство фасада из алюминиевых композитных панелей.

Стоит обратить внимание: производя крепление минеральной ваты при помощи дюбелей-грибков, вы столкнетесь с проблемой наматывания утеплителя на сверло. Для удобства рекомендуется сделать надрез в нужном месте утеплителя и просунуть в него трубку, которая по размеру превосходит диаметр сверла.

Установка фасадных кассет

Облицовка фасада осуществляется при помощи установки композитных панелей. Для этого необходимо разместить распорные салазки (идут в комплекте вместе с панелями) на направляющие и закрепить саму кассету.

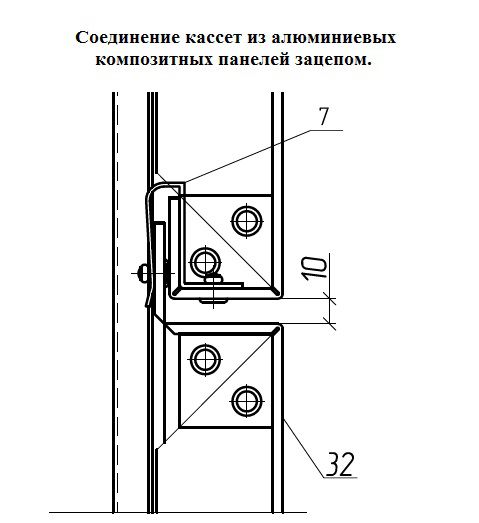

На рисунке изображена схема соединения кассет.

Салазки нужны для того, чтобы сцеплять композитную панель. Кроме того, на их краях тоже монтируются специальные механизмы в виде неподвижной скобы. При помощи этих скоб осуществляется закрепление композитных панелей на распорных салазках.

Все части конструкции необходимо зафиксировать при помощи заклепочных метизов, включая кассеты фасадной панели. Крепеж производится в тех местах, где пересекаются направляющая и шпунт. Интервал между панелями должен быть примерно 8-10 мм.

Цена фасадных панелей

Цена композитных панелей может варьироваться в диапазоне 600-4500 р за м2. Стоит помнить, что цена алюминиевых панелей заметно ниже, чего не сказать о древесно-полимерных видах облицовки. Их цена начинается с порога 2500 р за м2, но при этом такие панели имеют соответствующую наружность.

Цена на монтажные работы обговаривается с подрядчиком, поскольку все зависит от используемых материалов и разновидности устанавливаемых панелей. В среднем цена на алюминиевые композитные панели составляет 1450 р за м2.
