Конструкция и популярные модели фасадных подъемников

Содержание:

  1. Конструктивные особенности
  2. Отечественные модели консольных фасадных подъемников
  3. Самые распространенные импортные модели


И при строительстве новых зданий, и при реконструкции старых наступает момент, когда нужно проводить высотные работы на вертикальных поверхностях, причем порой на достаточно большой высоте. Для их проведения и нужен такой вид оборудования, как фасадный подъемник. До его появления рабочие спускались, обвязанные веревками, и работали, сидя на закрепленной доске. Занятие было достаточно рискованное и требовало подготовки и опыта. Фасадные подъемники же сделали эту работу менее рискованной и более производительной.

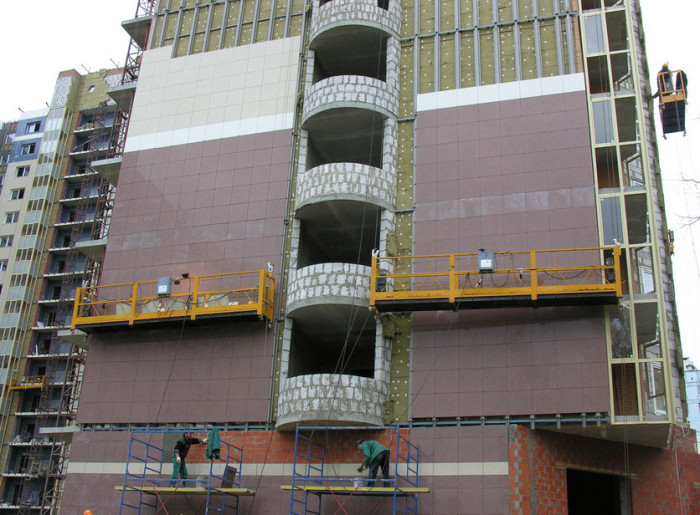

Фасадный подъемник

На площадке такого подъемника могут разместиться от 1 до 6 рабочих с запасом расходных материалов и необходимыми инструментами, и при этом она может свободно перемещаться как по вертикали, так и по горизонтали. При этом подъемник имеет несколько систем безопасности, поэтому его использование превращает высотные работы из опасного аттракциона во вполне рядовое рутинное занятие. Установка фасадных систем любого вида, декоративная отделка фасада, его окраска или очистка, мытье окон верхних этажей без него не обходятся никак. При работах на дымовых трубах или строящихся кораблях, мостах или плотинах их помощь бесценна. Фасадный подъемник стал сегодня необходимым оборудованием при проведении любого высотного строительства или других подобных видов работ.

Конструктивные особенности

Подъемник фасадный делится на 2 основные разновидности: мачтовый и консольный. Оба они могут обеспечить перемещение определенных масс в обеих плоскостях — вертикальной и горизонтальной. Отличие мачтового фасадного подъемника в том, что платформа на нем установлена стационарно на жестком каркасе из мачт, собранных из стального профиля. Фасадные подъемники консольного типа крепятся непосредственно к крыше или балконной галерее здания и работают с помощью гибких стальных тросов. Каждый такой подъемник состоит из 4-х составляющих:

  1. Каркасные конструкции. Это консоли, которыми подъемник крепится к крыше, имеющие систему чугунных противовесов.
  2. Электрооборудование. Это электромотор, обеспечивающий перемещение платформы, и пульт дистанционного управления.
  3. Подъемник, обычно в виде лебедки с намотанным на нее стальным тросом.
  4. Страховочная система из дополнительных тросов с закрепленными на них тормозными устройствами.

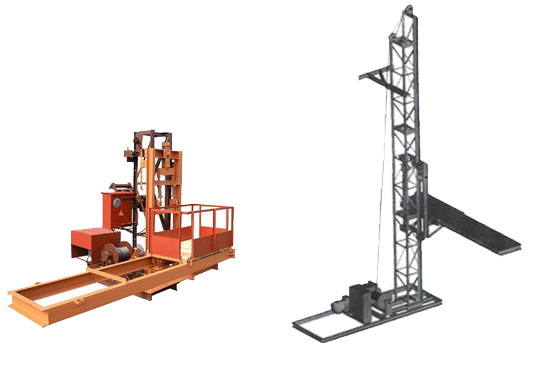

Мачтовый подъемник

Конструкция мачтового фасадного подъемника.

Преимущество мачтового фасадного подъемника в мощности и грузоподъемности, что позволяет перемещать значительно большие массы грузов. Зато подъемник фасадный консольный более мобилен и имеет разборную конструкцию. Поэтому они и применяются в разных областях. 1-ые используются чаще всего для перемещения грузов в складских помещениях. 2-ые же активно применяют для перемещения вдоль фасадов зданий рабочих, инструментов и расходных материалов. Консоли имеют то преимущество, что оборудованные ими фасадные подъемники обеспечивает перемещение платформы не вплотную к стене, а на некотором расстоянии от нее. Это позволяет обходить выступы стен или лепные украшения. Он может быть как одноподвесным, перемещаемым на 1-ой консоли, так и двухподвесным, который перемещается 2-мя. Больше 2-х консольный подъемник иметь не может.

Отечественные модели консольных фасадных подъемников

Подобный вид строительного оборудования выпускается несколькими производителями из разных стран. Рассмотрим наиболее популярные и распространенные в нашей стране модели. Отечественная промышленность предлагает одноместную модель под маркой 3449б и двухместную, обозначаемую 3851б. Эти модели имеют в своей основе соответственно 1 и 2 консоли. При этом подъемник 3851б более распространен, поскольку он более устойчивый и грузоподъемный, следовательно, имеет больше областей применения и возможностей. Он может применяться на сооружениях высотой до 150 м и поднимать общую массу до 500 кг. Консоли позволяют варьировать расстояние от платформы до стены (90, 150 или 250 см), что помогает использовать самые разные виды инструментов и устройств. Подъемный механизм модели 3851б, который представляет собой лебедку между 2-х барабанов, находится прямо под настилом платформы. Электродвигатель мощностью 2,2 Вт обеспечивает скорость подъема массы в 500 кг со скоростью 5,5 м/мин.

Консольный подъемник

Подъемники отечественных производителей отличаются надежностью и простотой обслуживания. Устанавливаются они несложно и достаточно быстро: монтируются консоли, на них ставятся бетонные или чугунные противовесы, затем на 4-х тросах, 2 из которых страховочные, на консолях крепится подвесная платформа. Ниже к ней подвешиваются контргрузы. В случае обрыва или резкого провисания 1 из несущих тросов подъемник, автоматически включается тормозная система и платформа повисает на страховочном тросе. В этом случае предусмотрена возможность отключения электропитания и подъема в ручном режиме.

Самые распространенные импортные модели

В последние годы из импортных производителей китайская компания Ketong все больше своей продукции поставляет на наш рынок. У нас она известна под маркой ZLP. Наибольшей популярностью при этом среди строительных компаний и фирм пользуется фасадный подъемник ZLP 630. Он имеет грузоподъемность максимум 630 кг и высоту подъема 200 м. Стоит иметь в виду, что подъемники ZLP бывают и более мощных моделей. К ним относится, в частности, модель 800.

Главное преимущество таких подъемников (и модели 630 в частности) в том, что их конструкция полностью разбирается. Рабочая платформа состоит из 3-х 2-метровых секций, благодаря которым ее длину можно варьировать от 3 до 6 м, что позволяет поднимать разное количество людей и грузов. Подъемник ZLP 630 может таким образом обеспечивать работу и одного рабочего, и целой бригады из 6 человек. Сама платформа может быть изготовлена как из стальных деталей, так и из алюминиевого сплава. Высота консолей тjже регулируется/ Фасадные подъемники модели 630 могут быть установлены на крыше, имеющей ограждение высотой до 1,5 м и даже некоторый наклон поверхности.

Еще  ZLP 630 имеет регулируемую длину вылета консолей от 120 до 170 см, что выгодно отличает продукцию ZLP от аналогичной производства других фирм.

Подъемники фасадные ZLP 630 в конструкции предусматривают 2 лебедки. Причем лебедка, отвечающая за подъемную систему, сделана закрытой, что значительно повышает ее надежность и безопасность всего устройства. Для этих же целей предусмотрена автоматическая запасовка троса. Кроме того, фирма-производитель предлагает в комплекте к моделям ZLP форму для отливки контргрузов, что также выгодно отличает ее от конкурентов. Подъемник этой марки модели 630 представляет собой мощное и многофункциональное устройство, удобное в обращении и в то же время доступное по цене. Кроме того, оно очень легко в перевозке, для этого достаточно использовать грузовик «Газель» грузоподъемностью 1,9 т.
