Спайдерная фасадная система остекления

Содержание:

  1. История внедрения технологии
  2. Основные элементы и принципы спайдерной конструкции
  3. Преимущества применения спайдерных технологий в остеклении

Архитектурный облик современных мегаполисов и населенных пунктов более скромных масштабов позволяет преобразить применение инновационных инженерных разработок в области градостроительства. Одной из таких технологий, относительно недавно вошедшей в строительный обиход современности, стала спайдерная система остекления городских фасадов. И на сегодняшний день она вполне уверенно может составить конкуренцию как традиционному остеклению, так и другим довольно прогрессивным технологиям типа стоечно-ригельного, структурного, или полуструктурного фасадного остекления.

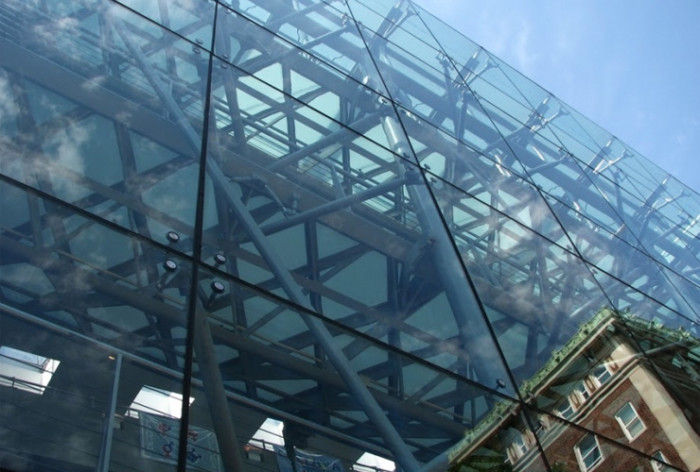

Спайдерная система

Основной технологией, которую подразумевает спайдерная модель остеклительных работ, является собственно спайдерное крепление, представляющее собой лучевую стальную конструкцию, выполненную из прочных материалов, на которую впоследствии крепится светопрозрачное многослойное стекло.

Благодаря своей технологичности, долговечности, удобству при монтажных и ремонтных работах, легкости и высокой степени безопасности в эксплуатации, а также эстетичности и презентабельности спайдерное остекление практически не имеет себе равных.

Спайдерная модель остекления фасадов является бесспорным архитектурным будущим городских агломераций.

История внедрения технологии

Своим широким распространением спайдерная система в остеклении фасадов обязана прежде всего британской строительной компании Pilkington, специализирующейся на производстве конструкций из стекла высокого качества. Эта принципиально новая технология, датирующаяся началом 80-х годов прошлого столетия, предоставила широкий простор для инженерной мысли в деле остекления фасадов различных торгово-офисных и бизнес-центров, так как позволяла больше не использовать громоздкие металлические профили и алюминиевые несущие перегородки. А при монтаже спайдерное остекление позволяло сводить количество основных узлов в каркасе к предельному минимуму.

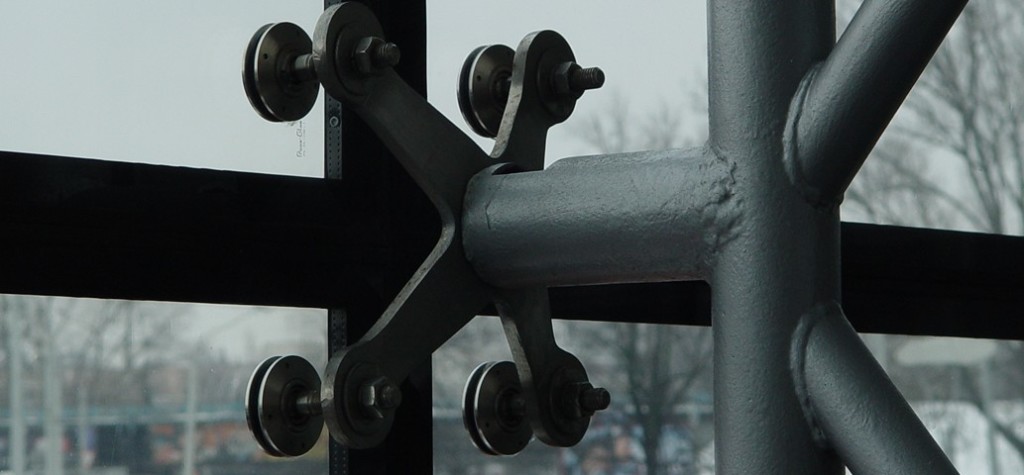

Крепление в спайдерной фасадной системе.

Стеклянные листы фиксировались стык в стык, прикрепляясь друг к другу лучевыми кронштейнами, оборудованными специальными шарнирами, которые помещались в стекольное отверстие, имеющее форму конуса или цилиндра. Элементы крепления имели паукообразную форму, которая и послужила причиной специфического названия этой системы (спайдерная — от англ. паучья). Спайдерное остекление отличается наличием самонесущих и светопрозрачных конструкций, которые помимо своей высокоэкономичности, прочности и ветростойкости дают возможность воплощать любые самые смелые архитектурные замыслы во всем богатстве вариантов, поскольку освобождают архитектора от концептуальных ограничений, обусловленных неизбежностью использования массивных несущих конструкций из металла в других типах остекления фасадов.

Основные элементы и принципы спайдерной конструкции

Спайдерная система представляет собой конфигурацию, состоящую из отдельных деталей, ее образующих. Рассмотрим эти составляющие и основные требования к ним более подробно.

Шарниры — главные элементы фиксации стеклопакетов посредством стальных кронштейнов. Их отличает между собой тип отклонения от центральной оси. При подборе шарниров следует учитывать вес всей конструкции, значения максимальных снеговых и ветровых нагрузок. Крепление производится при помощи цилиндрических или конических отверстий. Для достижения требуемой устойчивости к воздействиям погодных факторов допустимо изготовление только из нержавеющей стали следующих марок: AISI 304 и AISI 316.

Лучевые кронштейны спайдерная система предусматривает для соединения шарниров в одну единую конфигурацию и для прикрепления блоков из стекла непосредственно к самому фасаду. Они тоже производятся из тех же марок нержавеющей стали или покрываются дисперсно-полимерным покрытием с применением цветового формата RAL.

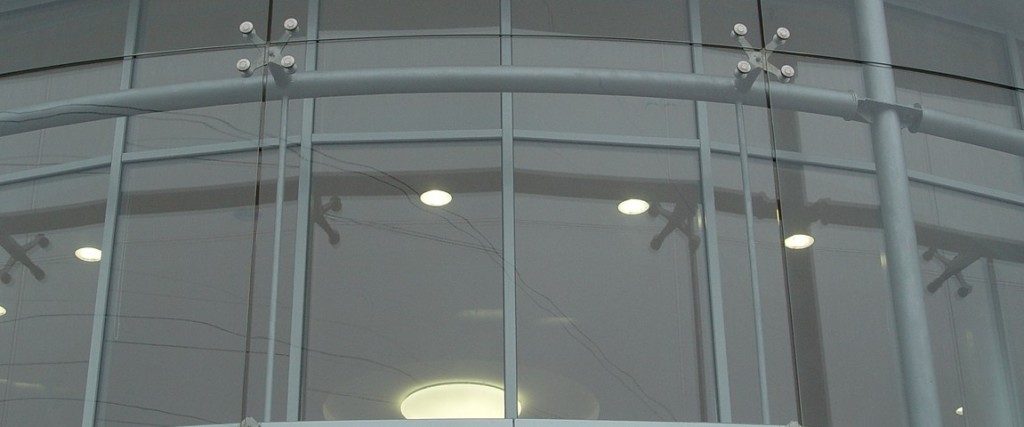

Спайдерная фасадная система с остеклением.

Пасты-герметики — составы из полимерных веществ, при помощи которых заделывают образующиеся стыки между стеклопакетами. Главное требование для герметизирующих паст — сверхустойчивость к резким температурным перепадам, а кроме того — к динамико-статическим колебательным показателям.

Стекло триплекс — стекло имеющее многослойную структуру, предварительно подверженное процессу закалки.

Стоит отметить, что спайдерное остекление невозможно без применения высоколегированной стали, из которой должны быть изготовлены непосредственно сами спайдеры, иначе не будут соблюдены требования к прочности материалов.

Преимущества применения спайдерных технологий в остеклении

Система остекления, при которой авторами архитектурного проекта избрана спайдерная технология, является общепризнанной и одной из наиболее распространенных в мировой практике градостроительства, поскольку обладает рядом несомненных преимуществ:

  1. Высокий уровень прочности крепежных устройств, обеспеченных гибкостью шарнирных соединений.
  2. Простота в замене поврежденных секций на новые подобного рода.
  3. Безопасность, которой сопровождается спайдерное остекление архитектурных сооружений любого типа и предназначения. Высокопрочные материалы, используемые в производстве данного типа крепления, их сверхустойчивость к внешним угрозам техногенного и природного характера выводят спайдерное остекление на первые позиции по безопасности эксплуатации.
  4. Современный облик и изящный дизайн зданий. Спайдерная технология неизменно производит эффект легкости и невесомой воздушности на эстетическое восприятие людей, находящихся как внутри сооружения, так и снаружи него. Ведь остеклить весь фасад архитектурного сооружения спайдерная модель позволяет без вмешательства громоздких стальных конструкций.
  5. Минимально возможное количество деталей, составляющих конструкцию.
  6. Максимально возможная освещенность помещений, находящихся внутри сооружения. В силу отсутствия массивных металлических несущих конструкций, на которых обычно производится крепление стеклопакетов в других системах остекления фасадов, данная система практически не препятствует проникновению солнечных лучей внутрь здания.

Кроме того, такая технология высокоэкономична. Низкая себестоимость исходных комплектующих, которые требует спайдерная система, избавляет от излишних финансовых вливаний в строительство объектов. При этом подобная система остекления включает в себя дополнительный фактор экономии электроэнергии благодаря все той же превосходной светопроницаемости.
