Работы по структурному остеклению фасадов зданий

Содержание:

  1. Отличия фасадного остекления от других видов аналогичных услуг
  2. Преимущества структурных фасадов
  3. Основные характеристики подтипов систем

На сегодняшний день структурное остекление фасадов считается одним из самых популярных решений в данном направлении строительных работ. Этот вид остекления появился сразу после того, как были изобретены силиконовые герметики, которые позволяют создать из металла, камня и стекла единую конструкцию, отличающуюся прочностью и надежностью.

На основе такой конструкции можно проектировать светопрозрачные стеклянные фасады зданий, которые будут отвечать всем требованиям энергосбережения, экологии, безопасности и звукоизоляции.

Заменив привычные конструкции из бетона и кирпича на стекло, строители получили возможность создавать легкие, воздушные и вместе с тем абсолютно устойчивые комплексы.

Отличия фасадного остекления от других видов аналогичных услуг

Основной признак такой конструкции, как структурное остекление фасада, — это отсутствие элементов прижимания. Если некоторые прижимы все-таки имеются на поверхности конструкции, например ригельные (горизонтальные) или стоечные (вертикальные), то это свидетельствует о двухстороннем остеклении, которое также называют полуструктурным.

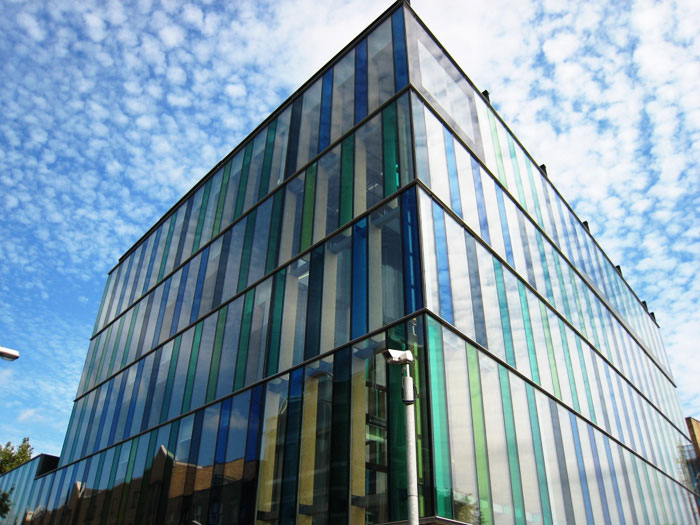

Структурное остекление

То есть свойства конструкции позволяет охарактеризовать ее как обычное стоечно-ригельное остекление, которое не содержит прижимную планку.

Данный вид оформления отличается такими особенностями:

  1. Составляющие несущего фасадного каркаса — вертикальные стойки и горизонтальные ригели коробчатого сечения.
  2. Материалы, из которых изготавливают элементы сооружения, могут быть разными, к примеру, профили из алюминия с термовкладышами, которые обеспечивают поддерживание теплохимических характеристик согласно нормативам.
  3. Каркас преимущественно крепится к перекрытиям между этажами, поэтому просматривается только изнутри помещения, а снаружи видны исключительно стеклянные панели, разделенные узкими швами в 10-12 мм.

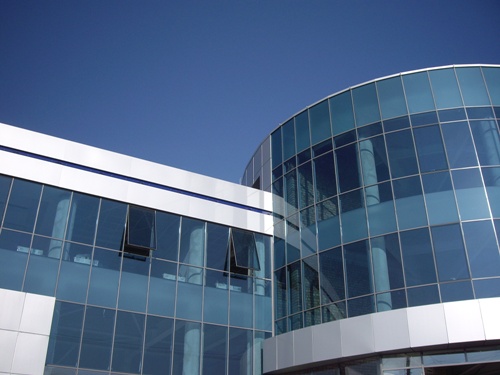

Полуструктурное остекление фасадов здания

Предназначение швов между стеклопакетами в том, чтобы компенсировать линейное расширение металла и стекла, вызываемое сменой температурного режима и влажности, а также в поддержании стеклянной панели. Стеклопакет закрепляют на каркасе при помощи герметика с такими свойствами, как высокая прочность и адгезия.

Большинство конструкций со структурным остеклением снабжено механическим креплением стеклопакета, но наружный слой стекла держится именно при помощи герметика. Иногда заказчик может отдельно оговорить дополнительное закрепление механического типа для наружного стекла. При этом со стороны фасада здания по периметру стекла будут заметны крепежные элементы небольшого размера. Чтобы скрыть их визуально, в некоторых схемах предусмотрена фрезерная обработка краев наружной стороны стеклопакета под определенным углом (как правило, 45°).

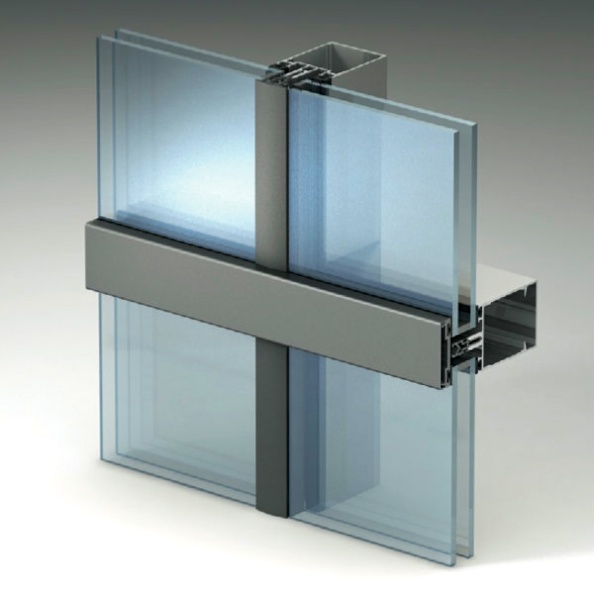

Крепление для фасадного остекления

Преимущества структурных фасадов

Структурное фасадное остекление зданий по сравнению с другими типами внешней отделки имеет ряд неоспоримых преимуществ:

  • современная эстетика;
  • высокая технологичность;
  • максимальная сопротивляемость конструкции агрессивной внешней среде, с которой непосредственно контактируют только поверхность стекла и слой герметика;
  • водонепроницаемость;
  • звукоизоляция;
  • теплопроводность;
  • долговечность.

При безошибочном проектировании зданий, на которых планируется фасадное структурное остекление, согласно установленным нормативам конструкция не будет подвержена давлению, воздействию силы тяги, сдвигам, любым погодным условиям. В пользу эстетических преимуществ структурного остекления фасадов зданий говорит то, что данный тип отделки все чаще применяется при строительстве современных сооружений самого разного назначения: от жилых, административных и торговых комплексов до спортивных арен и стадионов.

схема остекление

Схема двухкамерного окна в структурном остеклении.

Данные преимущества вместе с применением новых технологий позволяют реализовать себя в таких видах остекления, как структурное и полуструктурное, каждое из которых создает ровную поверхность, обеспечивающую восприятие пространства в двух уровнях. Благодаря тому, что швы на стыках стеклопакетов визуально незаметны, поверхность здания видится совершенно гладкой и крупной. Второй уровень восприятия показывает светопрозрачные качества материала, обеспечивающие визуальную легкость несущих конструкций и структуры пространства.

Основные характеристики подтипов систем

Фасады со структурным остеклением могут быть четырехсторонними и двухсторонними согласно применяемым в процессе монтажа системам. Полуструктурное остекление может оказаться наиболее выгодным сочетанием структурного и ригельно-стоечного типа, поскольку при нем герметизация швов проводится в одном направлении при помощи прижимных профилей. С другой стороны стыки герметизируют, используя силикон.

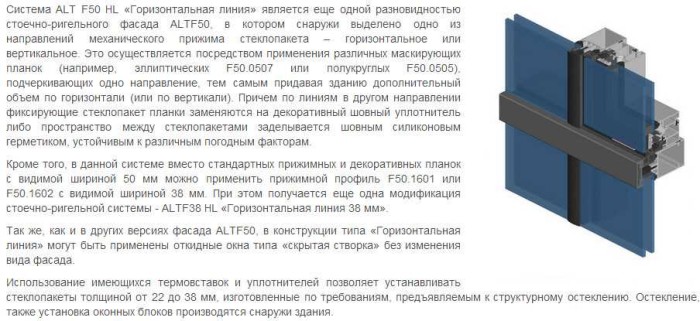

стоечно-ригельный фасад

Основные характеристики стоечно-ригельного фасада.

Структурное остекление подразумевает компактность крепежных элементов, которые скрыты внутри швов между стеклами. Для фиксации стекла применяются несколько способов, из которых самые распространенные — механический и клеевой стык. При первом используются поворотные фиксаторы, второй основан на агдезии герметиков.

В условиях климата средней полосы структурное остекление проводится на основе технологии применения поворотных фиксаторов, что является оптимальным для теплых фасадов зданий. В данном случае профили опираются и крепятся с учетом пространства внутри стеклопакета. Стекло фиксируется на сооружении поворотными скобами в виде пропеллеров с двумя прижимами.

Структурное остекление производится с использованием особых стеклопакетов, в которых рамка, заполненная абсорбентом, располагается на заглублении в 50 мм. Таким образом, по периметру образуются пазы, а прижимы при монтаже ориентируются параллельно швам, углубляются и стягиваются саморезами.

Сегодня в работе со структурным остеклением фасадов просматривается направление к минимизации, облегчению сооружений — как несущих, так и ограждающих. Это заметно и в строительстве, и в дизайне.
