Монтаж вентилируемого фасада из керамогранита

Содержание:

  1. Устройство вентилируемого фасада из керамогранита
  2. Материалы и инструменты
  3. Инструкция по монтажу керамического фасада

Наверное, многие задаются вопросом о том, что такое вентилируемый фасад из керамогранита и для чего он предназначен. Ответ довольно прост — он нужен для защиты здания от внешних воздействий.

Каждый наверняка видел, как фасад здания покрывается трещинами, как от него отслаиваются облицовочные материалы, начинаются подтеки и прочие разрушения. В основном на это влияют температура, влажность, осадки, чрезмерная жара или холод.

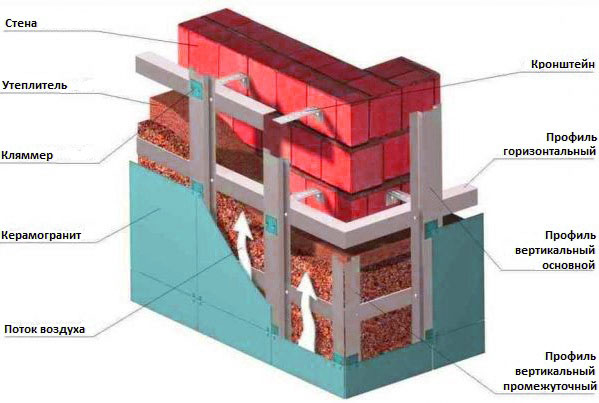

схема вентилируемого фасада

Вентилируемые фасады из керамогранита как раз предназначены для того, чтобы защитить облицовку передней части здания от подобных разрушений.

Сам монтаж представляет собой создание защитного слоя, который принимает на себя все удары погодных условий.

Ни штукатурка, ни кирпич, ни какой-либо другой облицовочный материал не способны настолько надежно защитить здание, как система вентилируемого фасада из керамогранита.

Устройство вентилируемого фасада из керамогранита

Подобные керамические фасады представляют собой дополнительную стену, находящуюся на некотором расстоянии от основной.

Крепится она специальным образом, что создает защиту основной конструкции от прямого воздействия внешних природных факторов.

Оставшийся зазор между стенами создает искусственную вентиляцию, которая отлично защищает дом от влаги, сырости и плесени. Основную защитную функцию выполняет керамогранит, который не подвержен никаким негативным воздействиям.

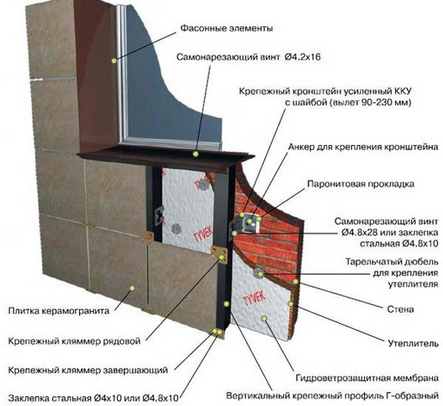

Система устройства фасада из керамогранита наглядно показана на фото (рис. 1). Схема конструкции довольно проста и состоит из следующих элементов:

фасад из керамогранита

  • основной профиль (Г-профиль);
  • слой утепления;
  • кляммер;
  • П-профиль (фиксирующий утеплитель);
  • плитка из керамогранита.

Все профили сделаны из нержавеющей стали или покрыты полимерным покрытием. Таким образом, им не будут страшны ни коррозия, ни влага.

А образовавшийся зазор между основным и внешним фасадом позволит создать естественное вентилируемое пространство, которое позволяет “дышать” дому.

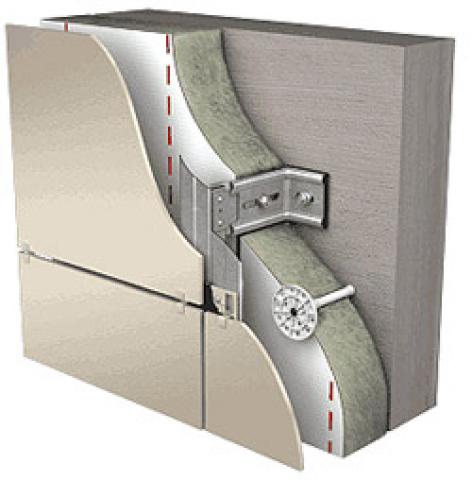

крепеж для керамогранита

Обшивка из керамогранитной плитки может как приклеиваться к основному профилю, так и крепиться с помощью скрытых в пазах штифтов.

В качестве утеплителя используется минеральная вата, которая должна согласно действующим нормативам занимать около трети всего вентилируемого пространства. Однако это количество может варьироваться в зависимости от размеров здания и местного климата.

Керамогранитный фасад: преимущества

Некоторые могут задать вопрос: есть ли другие выгодные стороны от монтажа такого фасада? Их достаточно много, и некоторые из них, как ни странно, никак не связаны с техническими характеристиками.

Защита стен от плохих погодных условий, в частности, от дождя, ветра, снега, мороза, обильных осадков и т. д.

Вентиляция искореняет осадочную влагу с поверхности фасада, что предотвращает возникновение плесени, грибка, процессов гниения и прочих проблем, связанных с излишней влажностью.

Уменьшение затрат, связанных с эксплуатацией здания.

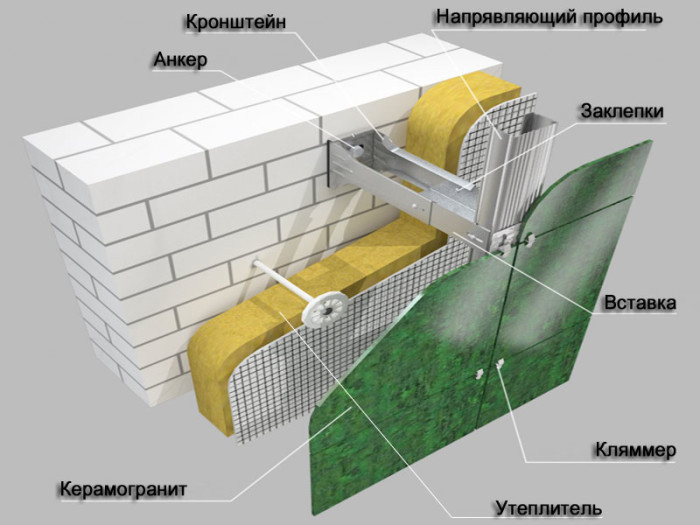

керамогранитовый фасад

Придание фасаду совершенно нового облика, обновление дизайна.

Дополнительная защита конструкции от огня из-за отсутствия горючих веществ в конструкции фасада.

Создание звукоизоляции за счет плотного слоя керамогранита, защищающего от шума на улице.

Гарантия, что срок службы составит 20 — 30 лет (если монтаж осуществлен верно).

Устойчивость к химическим веществам. Это означает, что можно мыть фасад с помощью обычных моющих средств.

Экологическая чистота материала — немаловажный плюс в нынешнее время.

Выбор абсолютно любой цветовой фактуры.

Монтаж осуществляется крайне просто за счет геометрической правильности плитки.

Материалы и инструменты

Большую роль в монтаже играет выбор качественного материала для работы, который обеспечит длительный срок эксплуатации. Нужно уделить особое внимание заготовочным материалам. Для работ потребуются:

  • Керамогранитная плитка (стандартный размер 300 x500/ 300 x600 мм).
  • Профиль горизонтальный.
  • Профиль вертикальный.
  • Кляммер.
  • Кронштейны.
  • Утеплитель.
  • Влагозащитная мембрана.
  • Паронитовая прокладка.
  • Закрепитель утеплителя.
  • Анкерные крепежи.
  • Шуруповерт.
  • Электродрель.
  • Перфоратор.
  • Строительный пистолет.

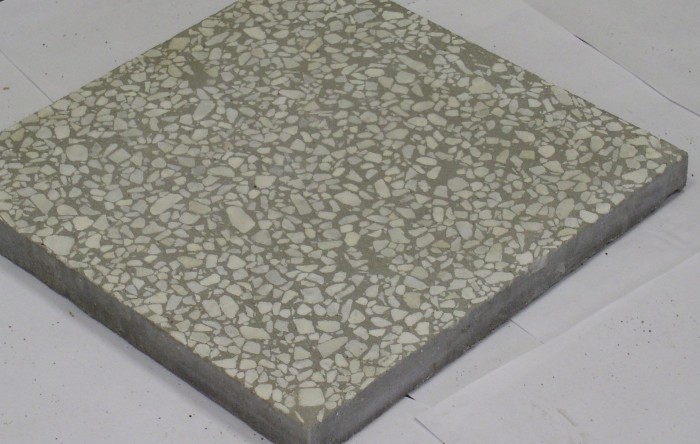

плитка из керамогранита

Следует учитывать, что стандартная плитка не всегда подходит под размеры облицовки здания, поэтому важно на начальном этапе выяснить размеры фасада, а затем под него искать подходящую плитку.

Если выбрать плитку квадратного размера (300 x 300 мм), то в конечном счете дом будет выглядеть, как тетрадный лист, что, естественно, не очень радует глаз.

Поэтому настоятельно рекомендуется брать плитку выраженной прямоугольной формы для улучшения внешнего вида фасада.

Квадратные плиты можно использовать тогда, когда их размер составляет не менее 600 x 600 мм, однако монтаж такой плитки будет немного труднее. Оптимальный вариант — 300 x 600 мм.

Инструкция по монтажу керамического фасада

Монтаж керамогранитного фасада включает в себя несколько этапов:

  • предварительная разметка;
  • установка несущей конструкции;
  • система теплоизоляции;
  • система гидроизоляции;
  • анкерные крепления;
  • облицовка керамогранитной плиткой.

крепление керамогранита

Замеры

Прежде чем начать монтаж вентилируемого фасада, необходимо произвести все необходимые замеры. Иными словами, создается проект, на котором отражаются все чертежи, необходимые материалы и т. д. Этот этап называют подготовительным. В него также входят:

  1. Разметка так называемой границы “опасной зоны”.
  2. Размещение на этой границе нужных материалов, строительных инструментов и всего прочего, что необходимо для монтажа.
  3. Прогноз погоды — не рекомендуется строить фасад во время плохих погодных условий, так как это может негативно повлиять на качество работ.
  4. Соблюдение всех необходимых требований СНИП (строительные нормы и правила).

Таким образом, подготовительные работы должны предусматривать даже незначительные мелочи, возникновение которых возможно при монтаже.

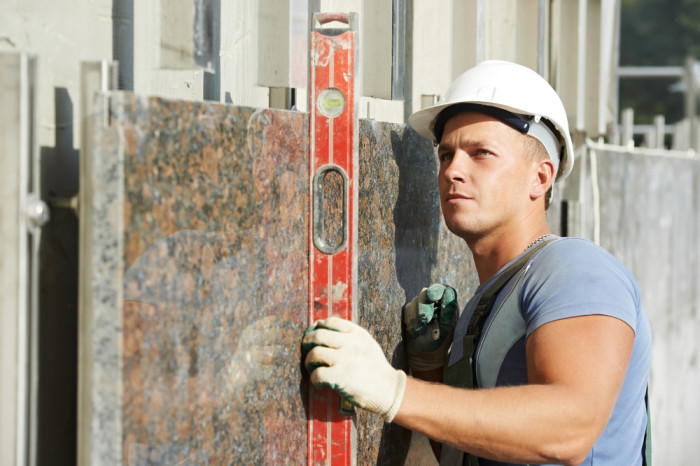

замеры фасада

Монтаж крепежей

Очень важный этап — установка кронштейнов, их необходимо смонтировать по заранее сделанной разметке.

С помощью перфоратора необходимо просверлить отверстия в стене.

Затем в просверленные отверстия вставить паронитовую прокладку.

Вбить в отверстия анкерные дюбеля.

С помощью шуроповерта установить несущие кронштейны.

Несущая конструкция представляет собой смонтированный основной профиль, который крепится с помощью кронштейнов к внутреннему фасаду. Несущая конструкция должна при монтаже соответствовать следующим требованиям:

  • надежность крепления кронштейнов;
  • сокрытие неровностей основного фасада;
  • сопротивление динамическим нагрузкам на стены;
  • создание пространства, изолирующего холод;
  • небольшой вес;
  • габариты, выдерживающие облицовочный материал — керамогранитную плиту.

Система ветро- и гидроизоляции предполагает создание защитного слоя:

монтаж фасада

  1. Через специальные прорези в кронштейнах нужно повесить плиту утепления.
  2. После нужно смонтировать влагоотталкивающую мембрану и временно ее закрепить.
  3. С помощью перфоратора высверливаются отверстия через мембрану, куда потом вставляются тарельчатые дюбеля.

Утепление и монтаж профилей

Начало монтажа утеплителя с нижнего ряда. Монтируются плиты в шахматном порядке для создания большей герметизации. Нельзя забывать о том, что не должно остаться никаких щелей между плитами.

Если вдруг плиты не вмещаются в какой-нибудь паз, то можно их подрезать с помощью электролобзика. Система укладки теплоизоляционной плитки не должна вызвать особых затруднений.

Если потребуется сделать двойной слой гидроизоляции, то необходимо сначала вмонтировать тарельчатые дюбеля для крепления внутренних плит к стене, а затем установить наружные плиты. На этом этап установки теплоизоляции окончен.

Система установки направляющих профилей включает в себя несколько этапов. В пазы несущих кронштейнов необходимо вставить направляющие профили. Затем закрепить их при помощи заклепок. В местах вертикальной стыковки основного и вертикального профиля нужно оставить зазор 8 — 10 мм. Это позволит защитить конструкцию от деформаций и динамических напряжений. В конце работы необходимо установить противопожарные отсечки.

На завершающем этапе необходимо облицевать вертикальный профиль плиткой. Работа состоит из следующих этапов:

Разметить отверстия для кляммеров в соответствии с проектом фасада.

Установить кляммеры и закрепить их с помощью клепок.

Используя видимый шов, облицовывать постепенно всю конструкцию, начиная с низа профиля.

Устройство вентилируемого фасада — это крайне сложный процесс, требующий пристального внимания и четкой последовательной работы в соответствии с планом.
