Основные комплектующие элементы для вентилируемых фасадов

Содержание:

  1. Каркас вентилируемого фасада
  2. Облицовочные материалы и крепежные элементы

Отделка наружных стен зданий с применением системы вентилируемых фасадов позволяет избежать появления сырости, промерзания стен, преждевременного износа фасада, потери тепла.

Благодаря разнообразию облицовочных материалов и возможности воплощения любого архитектурного решения здания с такой отделкой фасада выглядят эффектно.

Простота монтажа конструкций, возможность скрыть существующие изъяны стен, надежность и долговечность, а также неприхотливость в уходе выводят вентилируемые фасады в ведущие лидеры современных строительных технологий по отделке новых и реставрации старых зданий.

Вентилируемый фасад представляет собой особую конструкцию, включающую такие комплектующие, как несущий каркас, различные изолирующие материалы, крепежные элементы и облицовка.

Между изолирующей прокладкой и облицовкой остается промежуток для воздушной прослойки, именно этот факт и обусловливает вентиляционные свойства этого способа фасадной отделки.

Все комплектующие для вентилируемых фасадов должны быть выполнены из высококачественных материалов, отвечающих требованиям нормативной документации.

Качество комплектующих элементов и всего фасада в целом обеспечивает и высокотехнологичное оборудование для вентилируемых фасадных конструкций.

Каркас вентилируемого фасада

Несущий каркас вентилируемой фасадной системы включает следующие элементы:

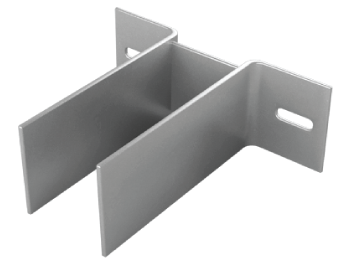

Кронштейн

  • фасадные кронштейны;
  • паронитовую прокладку;
  • фасадные направляющие;
  • анкера, вытяжные заклепки.

Основная функция фасадных кронштейнов заключается в креплении несущих стоек к стенам. Также с помощью установки кронштейнов различного размера проводят выравнивание неровной поверхности стен здания, при этом выбор типа кронштейнов напрямую зависит от характеристик облицовочных материалов, стен и утеплителя, толщина которого может достигать 150 мм.

Если необходимо увеличить длину кронштейна, к нему крепится специальный удлинитель.

Для минимизации коррозийных процессов между стеной и кронштейном помещается специальная изолирующая прокладка, изготовленная из паронита. При этом важно учесть соответствие размеров прокладки и кронштейна.

Крепление кронштейнов к стене производится анкерами с фиксированием алюминиевой шайбой.

Направляющие

После прокладки изолирующих материалов производится монтаж направляющего профиля. Существуют следующие типы фасадных направляющих:

  • Г-образный профиль, является горизонтальной направляющей и монтируется на углах фасада;
  • П-образный профиль представляет собой основную вертикальную направляющую;
  • Т-образный профиль используется в том случае, если каркас монтируется только по вертикальным направляющим;
  • Z-образный профиль предназначен для монтажа узлов примыкания системы фасада.

Анкера

Крепеж фасадных направляющих к кронштейну производится вытяжными заклепками, которые значительно повышают прочность и коррозийную стойкость соединения.

Изготавливаются направляющие для вентилируемых фасадных систем из нержавеющей или оцинкованной стали или алюминия. Каркас для вентилируемых фасадов в некоторых случаях может выполняться из древесины.

Изолирующие материалы в конструкции вентилируемого фасада

Для сохранения тепла в здании, предохранения стен от промерзания, намокания, для защиты от ветра и внешних звуков, а также для вывода избытка влаги в фасадных системах применяют специальные изолирующие материалы. К таким материалам для вентилируемых фасадов относятся:

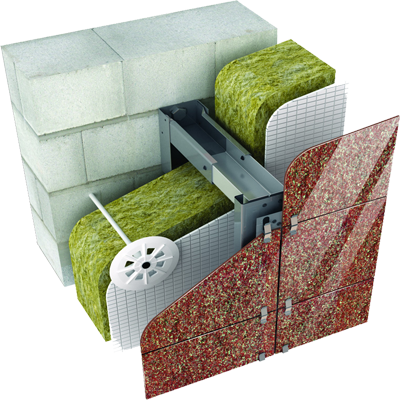

Минвата

  • плиты на основе минеральных волокон, полученных из расплавленного базальта;
  • плиты из минеральной ваты;
  • плиты из пенополистирола;
  • фасадные ветрогидрозащитные мембраны.

При выборе утеплителя необходимо учитывать его соответствие требованиям пожарной безопасности, долговечности и высоким теплоизолирующим свойствам. Качественным утеплителем должна быть обеспечена надежная пароизоляция вентилируемого фасадного сооружения.

Монтаж утеплителя к стене производится на специальный клей и укрепляется с помощью тарельчатого дюбеля, защищающего соединение от влаги, грязи и потери тепла.

Поверх утеплителя укладывается мембрана для защиты стен от ветра и осадков и вывода водяных паров, что исключает образование конденсата.

Ветрогидрозащитные мембраны значительно увеличивают эксплуатационный срок утеплителя, предотвращая его расслоение и растрескивание.

При размещении утеплителя и защитной мембраны следует учитывать тот факт, что плохо закрепленная мембрана может создавать сильный акустический шум при порывах ветра.

Поэтому целесообразнее воспользоваться комбинированным утеплителем, на котором уже приклеена мембрана.

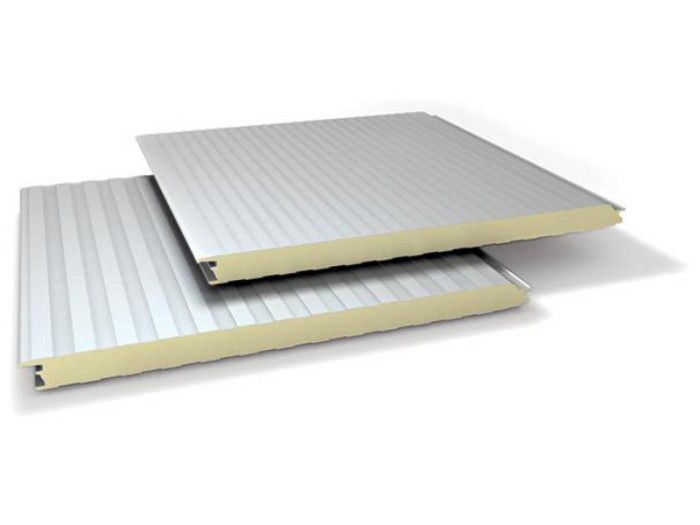

Панель

Облицовочные материалы и крепежные элементы

Облицовочные материалы для вентилируемых фасадов представлены широким ассортиментом. Это керамогранитные плиты и плиты из натурального камня, стальные, алюминиевые композитные панели, фиброцементные и окрашенные оцинкованные панели, металлокасеты, профнастил и др.

Применение окрашиваемых поверхностей облицовки позволяет использовать разнообразную цветовую гамму.

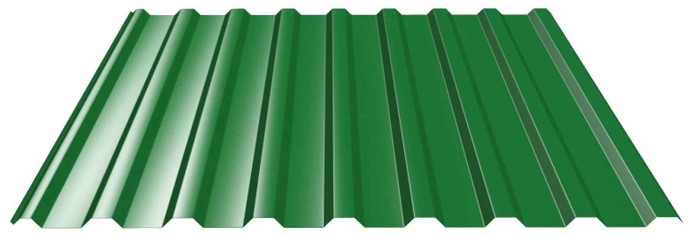

Профнастил

Выбор типа облицовки и ее монтаж — наиболее ответственный этап, от которого зависит качество и срок службы навесной фасадной конструкции в целом.

Каждый облицовочный материал обладает определенными достоинствами и недостатками, поэтому еще на этапе проектирования необходимо тщательно их проанализировать и выбрать наиболее подходящий вариант с учетом всех конструктивных особенностей.

Наиболее распространенным облицовочным материалом является керамогранит, что обусловлено его эксплуатационными свойствами.

Крепление керамогранитных плит производится при помощи кламмеров по открытой или скрытой системе. Кламмеры отличаются по размеру: чем выше здание, тем толще должен быть кламмер.

Крепление кассет и панелей на каркас осуществляется с помощью алюминиевых уголков.

Керамогранит

Основные (типовые) узлы навесного фасада

В зависимости от архитектурных особенностей зданий конкретно для каждого случая разрабатываются специальные системы узлов фасада. Ниже представлены типовые узлы dwg формата в чертежах для фасадной навесной системы:

  • узлы крепления кронштейнов к основной стене;
  • узлы крепления фасадных направляющих к кронштейнам;
  • узлы откосов оконных проемов;
  • узлы внешних и внутренних углов;
  • узлы цоколя и парапета;
  • узлы противопожарных отсечек.

Проектирование вентилируемого фасада требует тщательного расчета и анализа всех влияющих на него факторов.
