Навесные вентилируемые фасады: технология монтажа и стоимость работ

Содержание:

  1. Инструкция по установке вентилируемых фасадов
  2. Вентилируемый фасад: технология установки кассет из различного материала
  3. Цена вентилируемого фасада с монтажом

Монтаж вентилируемого фасада — это сложный процесс, который требует квалифицированного подхода и профессиональных навыков. В противном случае облицовка здания будет выглядеть некачественно.

Исходя из практического опыта, можно смело утверждать, что повреждения, появляющиеся на вентилируемых фасадах в течение 3-4 лет эксплуатации, являются результатом некомпетентности строительной бригады.

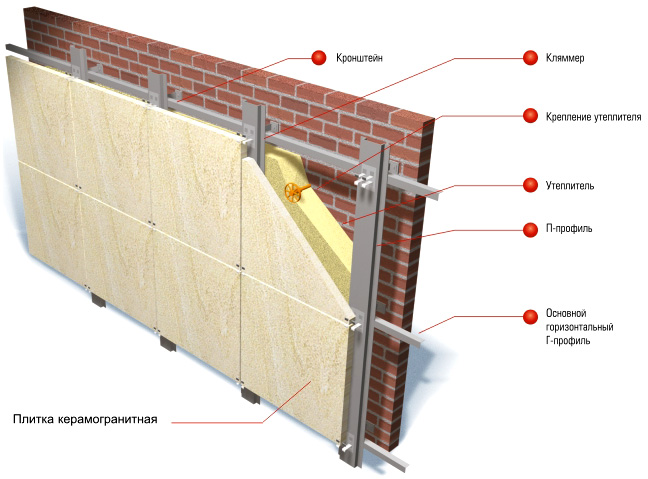

устройство фасада



Помимо дефектов, возникающих на фасаде строения вследствие неграмотного монтажа, плохо смонтированные композитные панели могут сорваться под действием сильных ветров.

По этим причинам монтаж вентилируемых фасадов должен производиться под надзором квалифицированного специалиста, который имеет достаточный опыт обращения с навесными типами фасадов и способен поэтапно направлять действия стройбригады.

Ниже рассмотрено, как монтировать вентфасад правильно.

Инструкция по установке вентилируемых фасадов

Монтаж фасадов навесного типа осуществляется с соблюдением определенной последовательности действий. При этом понадобятся следующие принадлежности:

  • комплект вентфасада;
  • электродрель;
  • шуруповерт или отвертка;
  • строительный нож;
  • парапетный отвес;
  • лазерный уровень;
  • рулетка;
  • несмывающаяся краска (для разметки).

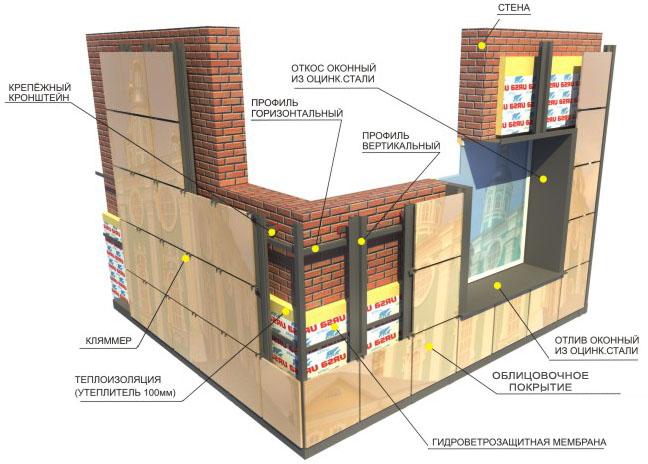

устройство фасада вентилируемого

Перед монтажными работами потребуется произвести подготовительные процедуры, которые включают в себя следующие действия:

  1. Огородить участок, где проводятся строительные работы, таким образом, чтобы посторонние случайно не попали в эту зону. Интервал между ограждением и зданием должен составлять как минимум 4 м.
  2. Производя установку подъемников, необходимых для монтажных работ, потребуется осмотреть их на наличие поломок и неисправностей.
  3. Стройплощадка должна быть оборудована специальными помещениями под инвентарь. В них будут подготавливаться фасадные панели и собираться каркасные конструкции. Некоторые из помещений будут использоваться в качестве склада для оборудования.

Стоит обратить внимание: установка вентилируемых фасадов в условиях густого тумана, сильного ветра и сильных атмосферных осадков категорически запрещается.

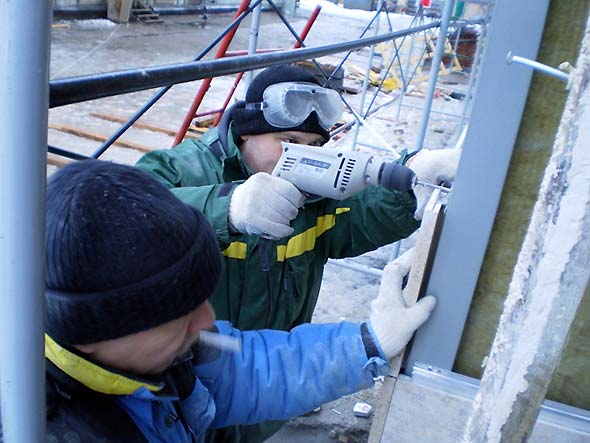

процесс монтажа

Разметка пунктов под монтаж кронштейнов

Прежде чем начнется размещение опорных профилей, потребуется разметить внешнюю площадь здания для грамотного монтажа кронштейнов.

При разметке пунктов нужно ориентироваться на мануал, идущий вместе с комплектом композитных фасадных панелей. По умолчанию вертикальный интервал между кронштейнами составляет 50 см.

Горизонтальный интервал более вариативен, поэтому его рассчитывают исходя из ширины фасадных кассет.

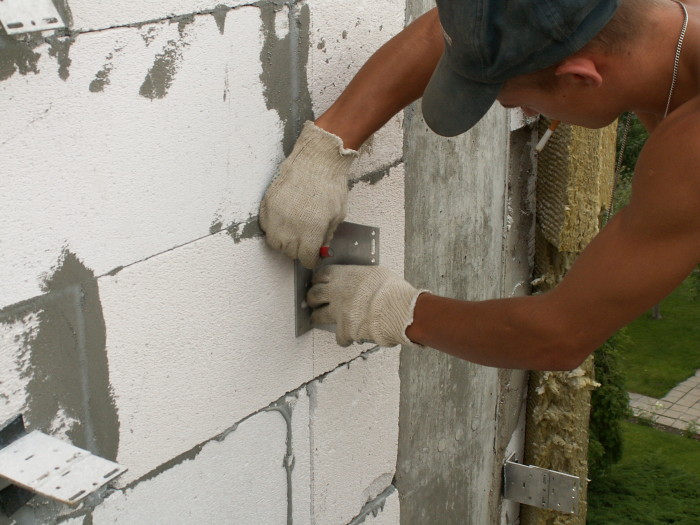

разметка перед монтажом

Для начала необходимо сделать отметки по краям площади стены, предназначенной для монтажа вентфасада. Вертикальная разметка осуществляется при помощи отвесов, а горизонтальная при помощи уровня.

При этом пометки нужно делать краской, которая не смоется под воздействием влаги. Остальные пункты надо отметить с помощью измерительного прибора, лазерного уровня и парапетных отвесов, соблюдая одинаковый интервал. После этого можно приступать к монтажу кронштейнов.

Установка опорных кронштейнов

Монтаж должен осуществляться поэтапно:

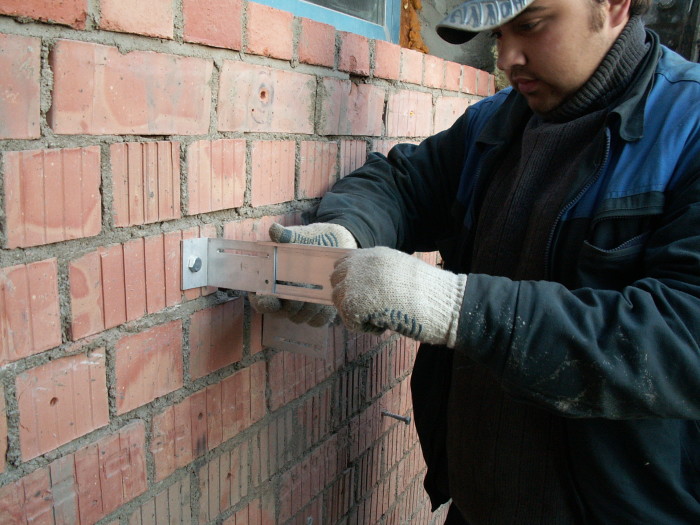

установка кронштейна

  • при помощи строительной дрели необходимо просверлить отверстия в размеченных пунктах стены;
  • прежде чем начнется установка кронштейнов, нужно разместить прокладки из паронита при помощи дюбелей;
  • установка опорных кронштейнов вентфасада осуществляется посредством анкерных дюбелей, которые закрепляются специальной отверткой.

Установка тепловой изоляции и ветровой защиты

Обустройство тепловой изоляции и ветровой защиты осуществляется следующим образом:

  • в теплоизоляции проделываются вертикальные прорези под выдвижки кронштейнов, после чего она плотно размещается на них;
  • поверх тепловой изоляции таким же образом размещается ткань ветровой защиты, которую необходимо временно укрепить;
  • поверх ветровой защиты просверливаются проемы под дюбели-грибки, которые прибиваются в 5 местах плиты утеплителя.

Схема теплотехнического расчета, указанная в мануале теплоизоляционного комплекта, поможет определить необходимую толщину утеплителя. Дюбели-грибки должны прибиваться не ближе 5 см расстояния к краям теплоизолятора.

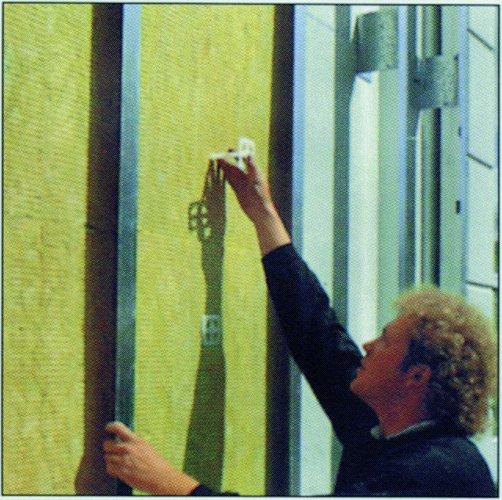

тепловая изоляция

Размещение тепловой изоляции осуществляется с нижней части фасада, таким образом производится дальнейшее утепление в сторону верхней части здания.

Плиты утеплителя размещаются в шахматном порядке так, чтобы между ними не образовывались зазоры большого размера. Максимальное расстояние между плитами не должно превышать 2 мм.

Необходимо надежно укреплять утеплитель во время монтажных работ, так как его запросто может сорвать ветром из-за сверхлегкости теплоизоляционного материала (пенополистирол, пенопласт).

Важно знать: края дополнительных плит потребуется срезать специальным ножом. Не рекомендуется отламывать их вручную из-за особенностей структуры утеплителя.

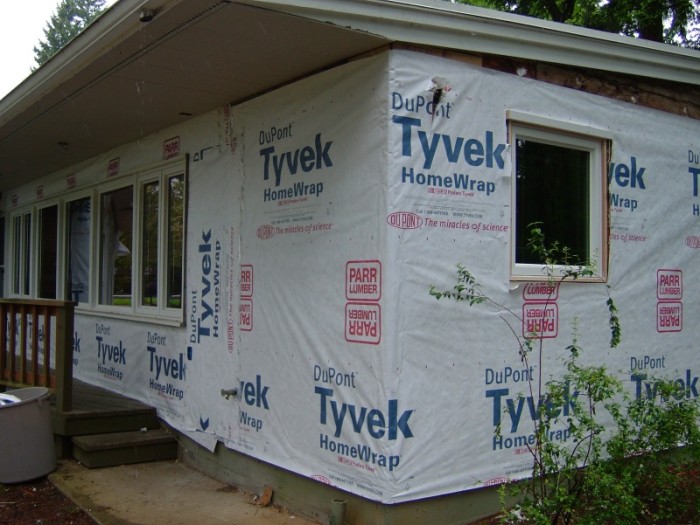

ветровая защита

Если теплоизоляция накладывается 2-мя слоями, необходимо прикрепить 1-ый слой 3-мя дюбелями-грибками. 2-ой слой прикрепляется по тому же принципу, что и однослойное утепление. При этом потребуется немного сместить теплоизолятор таким образом, чтобы он покрывал горизонтальные и вертикальные швы внутренней плиты.

Установка опорных профилей

В пазы выдвижных кронштейнов необходимо вдеть опорные профили и зафиксировать их при помощи специальных заклепок. При закреплении к выдвижке кронштейна необходимо размещать опорный профиль более свободно, что позволит компенсировать температурную деформацию при движении по вертикали. Рекомендуемая величина зазора в зонах стыка составляет 8-10 мм.

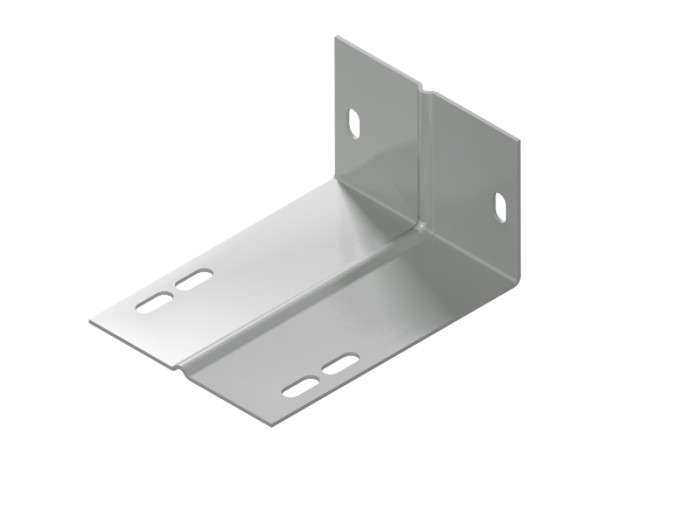

кронштейн опорный

Устанавливая вентилируемые фасады, обязательно следует позаботиться о пожаробезопасности внутренней части. Для этого размещаются противопожарные отсеки.

Вентилируемый фасад: технология установки кассет из различного материала

Композитные панели вентилируемых фасадов изготавливаются из различных материалов, в число которых входят керамический гранит и алюминий.

Технология монтажа вентфасада на основе керамического гранита осуществляется в следующем порядке:

  1. Производится разметка под отверстия на опорных профилях, куда в дальнейшем будут закрепляться кляммеры.
  2. Осуществляется высверливание отверстий по краям кассет вентфасада при помощи электродрели. Их величина должна составлять на 0,25 мм больше диаметра заклепки.

Вентилируемый навесной фасад — технология монтажа, видео:

При помощи заклепок к обрешеточной конструкции прикрепляются кляммеры. Вместе с тем осуществляется установка фасадных кассет из керамического гранита. Они крепятся саморезными винтами, идущими в комплекте с вентфасадом.

Схема установки вентфасада из алюминия определяется исходя из разновидности крепежа панелей, которые бывают либо с замком, либо без него.

Прежде чем закрепить панель, необходимо наклеить на замок двухстороннюю клейкую ленту, которая призвана упрочнить крепеж.

Далее панели закрепляются к вертикальным опорным профилям при помощи саморезных винтов. При этом нужно соблюдать последовательность при креплении панелей в замок.

Убедитесь в том что композитные панели имеют плотное соединение с каркасом. Не должно быть зазоров и перекосов, превышающих допустимую норму. Вся работа должна проводиться аккуратно, так как алюминий легко поцарапать и помять.

Цена вентилируемого фасада с монтажом

Стоимость вентилируемого фасада вместе с установкой зависит как от размера площади под обустройство, так и от материала композитных панелей.

Средняя цена на монтаж вентфасада из алюминия составляет 1500 р/м2. Это значение повышается, если панели фасада изготовлены из керамогранита или древесно-полимерного материала, так как их цена значительно дороже металлических вентфасадов.
